EL-700A在線臭氧水監測儀（溶解臭氧監測儀）

EL-700A

EL-700A是一種體積小、重量輕、可在線連續測量的溶解臭氧監測儀，由EL-700A檢測水體臭氧的檢測單元和EC-755控制單元組成，該控制單元可指示臭氧濃度并控制檢測器。主要用于研究實驗或過程控制的供臭氧裝置上，以監測臭氧濃度為主要對象而研制的。由于該設備是常用設備，因此不需要測量跟蹤零點。

對于零校正，由于設備在通電時引入零水，而在其他情況下，則每天進行一次，因此可以測量穩態臭氧濃度。零點校正可以簡單地調整零點，也可以通過使用外部信號到EC-755或前面板上的開關，即使電源關閉，零點校正值也可以保持。

對于校正樣水，在水源有水壓的情況下采集，從現場到檢測器可直接連接管道，無水壓時必須使用泵。

EC-755

控制單元EC-755可與檢測單元組合測量臭氧濃度，并可通過各零點校正功能定期、方便地進行零點校正。

即使電源已關閉，該零校正值也會存儲在檢測器中，以便下次打開電源時應用先前的值。

間歇式調零模式除零吸水時間定時器外，還可單獨設置自動調零周期。此外，本產品將通過自診斷功能監測并顯示產品內部的異常情況。

測量原理:本監測儀是一種紫外吸收型臭氧監測儀，可以檢測和測量引入檢測器的樣品氣體(水)中臭氧對紫外線的吸收量。

參數

產品名稱：溶解臭氧監測儀

EL-700A型探測器單元

基本模型：EL-700A - xx

測量原理：紫外吸收法

服務范圍：無雜質溶解臭氧

測量范圍：可在以下測量范圍中選擇

0 ~ 5.0 ~ 10.0 ~ 20.0 ~ 30.0 ~ 50.0 ~ 60.0 ~ 100 mg / L

測量方法：連續測量.注：供臭氧水前請與物料水確認并調整零點。

取樣方法：用水壓插入或由泵吸入

流量：根據以下管道尺寸不同

-04(1/4英寸)：0.3 ~2升/分鐘

-06(3/8英寸)：0.5~ 5l /min

-08(1/2英寸)：1.5~ 10l /min

-12(3/4英寸)：3.0~20 /分鐘

-16(1英寸)：5.0~ 40l /min

注意：臭氧測量可以在小于每個流量范圍的條件下進行。

但在上述情況下，由于臭氧的破壞現象，其濃度可能較低或相應的速度可能變慢。

跨度漂移：+ 1 % FS/月以內

零漂移：+ 2% FS/月以內

線性度：±1% FS

重復性：1% FS以下

注：開機后一小時后調零，此后每天調零一次。以上規范適用于環境溫度變化小于+3℃和樣水溫度變化小于+3℃的工況。

零校正：本臭氧監測儀的零校正可以通過控制單元面板操作，型號EC-755或使用外部信號或內置定時器進行，確保引入沒有臭氧的樣品水，當通過內部計時器進行零校正時，電磁閥可以通過其操作信號進行操作。

偏移量調整：當包含干擾元件和電子元件時。臭氧監測儀可以通過增加或減少測量量來指示到合適的值結果，通過將數值直接輸入控制單元(EC-755)。可以設置為+滿量程。

量程調整：數字設置(0.1的分量)；從控制單元控制，型號是EC-755

工藝潤濕材料：超級PFA，石英，PTFE。配件材料(只有小口徑型號，由其制造商提供)

注：臭氧反應導致的材料變質和腐蝕不屬于我們的責任范圍。

注：如果樣品水中含有臭氧以外的物質，如氟化氫、濕氣等，則暴露在水中的顯示器內部可能會被侵蝕、損壞或混濁。如果顯示器出現故障，由于其他物質的影響而無法測量臭氧，則即使在保修期內，也將不予保修。

常壓：≤0.3 MPa(G)

很大耐壓：0.7 MPa(G)以下

工作環境：5~40℃，80% RH以下(不冷凝)

樣品溫度：5~40℃

安裝間距：95 × 50(單位：mm)，帶M4螺釘

電源：來自控制單元，型號EC-755

接口電纜：3m(標準產品)

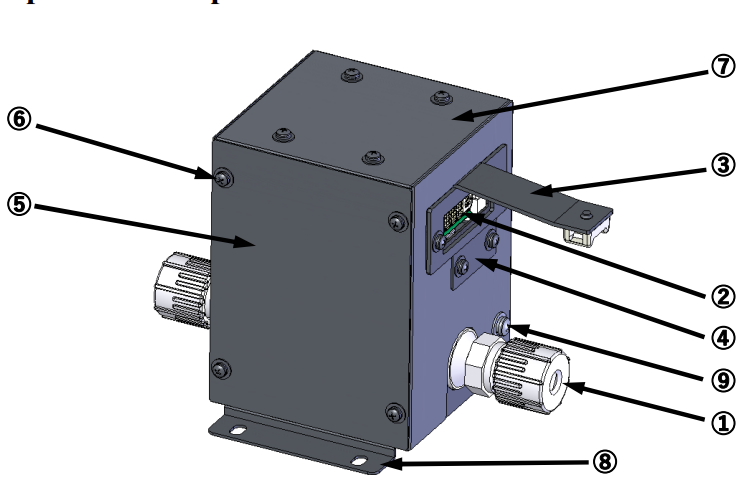

1.樣品入口

2.接口電纜連接口:用電纜與EC-755連接

3.電纜支架:用于固定接口電纜的電纜支架。用接頭帶固定

4.電磁閥同步信號接收端口(選配)

5.封面

6.固定前面板的螺釘

7.前蓋

8.安裝腳

9.接地端子
